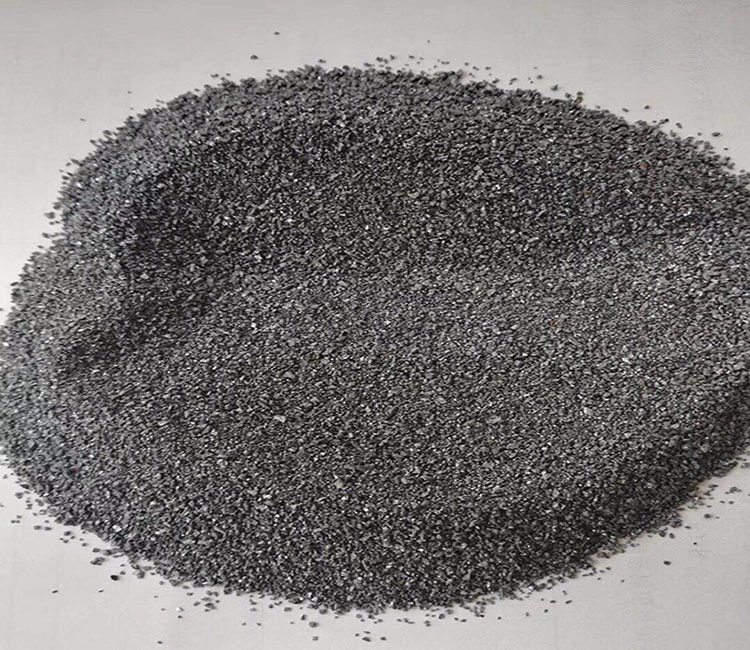

硅铁孕育剂

硅铁孕育剂主要应用于炼钢以及铸造，但是从日常业务反应情况来看，很多客户不太清楚铁合金孕育剂的合理使用方法，结果造成了浪费和效果不佳，接下来我厂的技术人员就给总结了一些使用参考，希望能够帮助到各位；

硅铁孕育剂在铸造时的使用量规范参考：

(1)球墨铸铁一般比灰铸铁的孕育剂加入量要多；

(2)孕育处理后的铁液如果浇注时间较长，由于孕育衰退，其加入量应增多；

(3)薄壁铸件容易产生白口，孕育剂的加入量应相应增多；

(4)铁液中的熔渣较多时，由于孕育剂一经与渣子接触，就会被裹住，难以熔化，因此加入量相应增多；

(5)孕育剂加入过量，会浮致熔渣过多铁液温度降低及由共晶团产牛的缩孔等问题。孕育剂块度过大，将不能对铁液均匀孕育，未熔解的孕育剂还会浇入型腔;块度过小，则易氧化引起熔渣，还易发生孕育衰退。

(6)随流孕育法使用的孕育剂块度较小，一般为0.2-0.8mm，加入量为0 .05%-0.2%;型内孕育法的块度一般要求≤0.25mm，加入量≤0.1%;

其余孕育法加入的块度一般为1-10mm，加入量为0.1%%-0.8%。
